Cara melakukan rektifikasi pada arc gis

Friday 24 May 20134komentar


Kali ini kita akan melakukan rektifikasi pada peta (menggabungkan dua peta). Disini kita hanya mengajarkan langkah2nya saja. Untuk petanya kalian bisa menggunakan peta apa saja.

Langkah-langkahnya adalah sebagai berikut :
Buka arc gis kemudian buka shapefile peta yang akan kita rectify.Disini kita akan me-rectify peta sumatera.


Cari peta sumatera yang akan kita rectify ke shapefile peta biasanya peta yg akan di rectify ialah peta berbentuk .jpeg atau JPG. Disini kita akan me-rectify peta SUMBAR.

 Masukkan peta SUMBAR tersebut ke dalam arc gis. Caranya klik “Add DATA” pada toolbar dan cari file peta SUMBAR terkahir “ADD”. Peta sumbar telah masuk ke arcgis.

Kemudian buka toolbar “georeferencing” (jika tidak ada kamu bisa tambahkan dengan cara klik kanan pada toolbar dan centangkan georeferencing) hilangkan centang dari “Auto Adjust” dan pastikan pada layer adalah layer yang akan di rectify.

Setelah persiapan selesai.. saatnya rectify. Klik “add control point”
klik pada peta SUMBAR di sembarang tempat (carilah titik yang mudah kita ingat).

Kemudian kita masuk pada peta sumatera caranya klik kanan pada layer Indonesia pilih “Zoom to layer” agar langsung menuju ke peta Indonesia seluruhnya.

Kemudian kita cari pada pulau sumatera tepatnya di bag SUMBAR kemudian ikat titik tersebut pada tempat yang sama. Disini kita hanya dapat mengestimasi saja.

Setelah diikat kita kembali ke peta SUMBAR dengan cara klik kanan pada peta sumbar pilih “Zoom to layer”. Kemudian lakukan hal yang sama pada tempat yang berbeda dan dilakukan sebanyak minimal 4 kali sehingga akurasi pengikat lebih baik.

Setelah terikat kemudian klik “Georeferencing” klik “update georeferencing”.

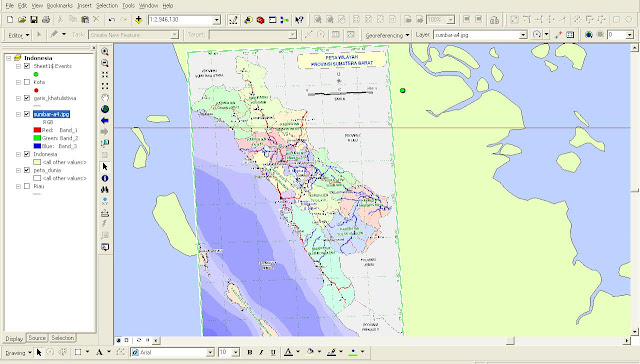

Maka hasilnya akan seperti gambar di bawah ini

Selesai…

Jika ada yang mau ditanyakan, silakan tinggalkan komentar. kami akan senang menjawabnya..
Terima kasih..
Share this article :

+ komentar + 4 komentar

8 June 2014 at 19:25

saya sudah mencoba merektifikasi peta tapi kenapa petanya malah jadi terbalik ya setelah mendapat dua titik tolong bantuannya

11 June 2014 at 23:06

bagaimana cara mendigitasi peta yang sudah direktifikasi ?

13 June 2014 at 07:45

@nisa coba lebih banyak ikat titik point nya untuk lebih akurasi.

Anonymous
27 September 2014 at 09:01

guy cara mengabungkam web dengan gis gimana kawan
tolong beri saran nya ya
